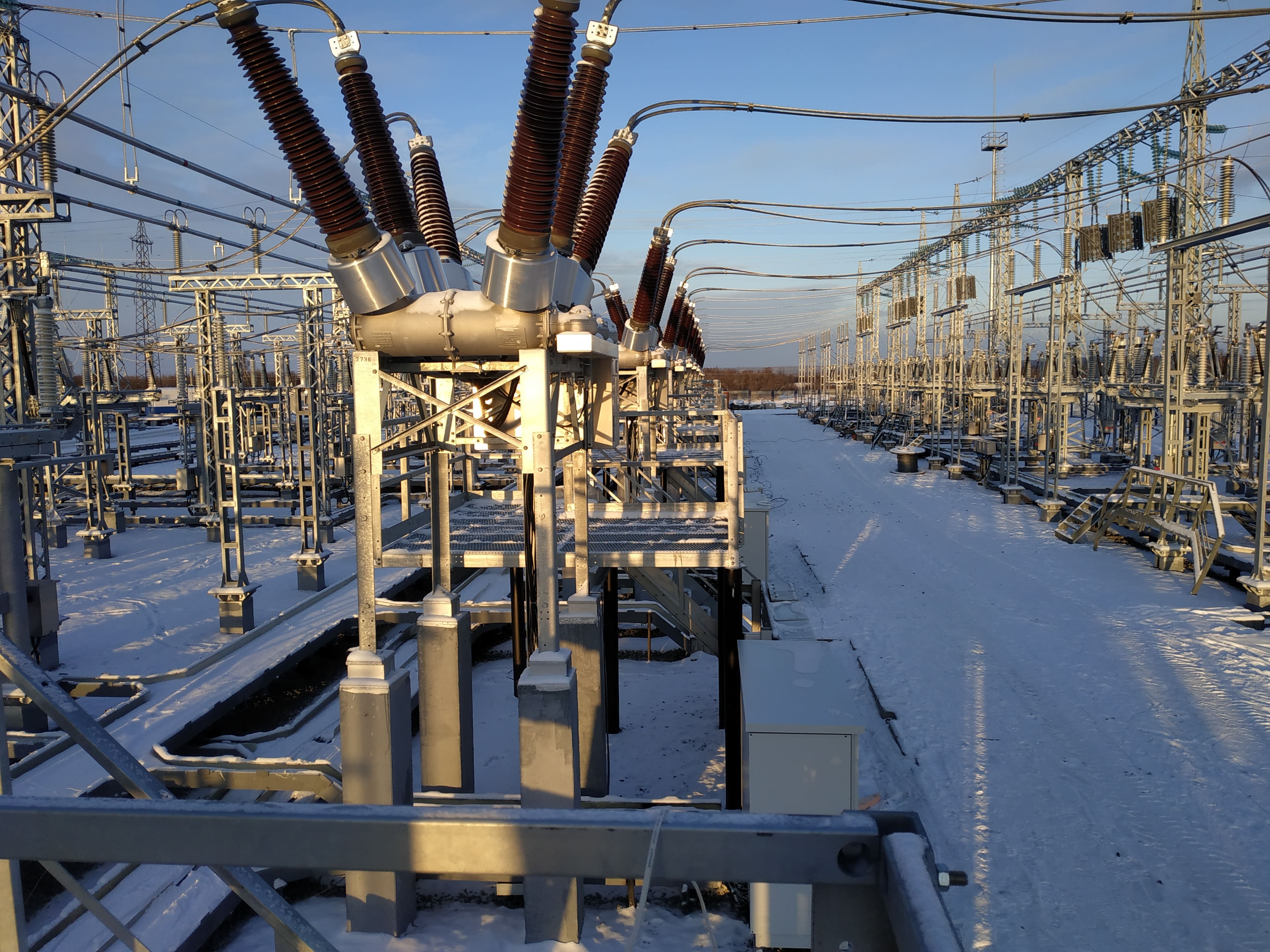

Обследование и оценка
электромагнитной обстановки (ЭМО) и электромагнитной совместимости (ЭМС)

Компания ООО "ЭРА" - выполняет работы по обследованию электромагнитной обстановки (ЭМО) и оценке электромагнитной совместимости (ЭМС) микропроцессорных устройств на объекте по всей России и за рубежом

(свидетельство СРО от "27" января 2015г. №0135.02-2012-6686002320-П-158)

Подробнее об ЭМО

Обследование и оценка электромагнитной обстановки (ЭМО) — это определение экспериментально-расчетными методом уровней помех, воздействующих на микропроцессорные (МП) устройства. Имитируются импульсы помех с амплитудами на 3-4 порядка ниже реальных помех, фиксируются воздействия на порты микропроцессорных устройств и пересчитываются к реальным значениям. Имитируемые помехи вследствие незначительных амплитуд незаметны для действующего МП оборудования. Имитация помех производится либо в заземляющие спуски высоковольтного оборудования, либо излучением вдоль трасс контрольных кабелей. Все высоковольтное и вторичное оборудование при этом может находится в работе. Измерения производятся вдоль кабельных трасс и клеммных радах у МП оборудования. После измерений при помощи специальных программ производятся проверочные расчеты для исключения ошибок при измерениях

Обследование электромагнитной обстановки на объекте выполняются в соответствии с СО 34.35.311-2004 «Методические указания по определению электромагнитных обстановки и совместимости на электрических станциях и подстанциях» с периодичностью:

  • на этапе предпроектных изысканий для действующих объектов;
  • на этапе приёмосдаточных испытаний для новых объектов и при техническом перевооружении;
  • при эксплуатации энергообъекта не реже 1 раза в 12 лет

По результатам измерений и расчетов выполняется технический отчет по определению электромагнитной обстановки на энергообъекте содержащий

  • характеристику объекта и исходные данные для проведения работ по определению электромагнитной обстановки;
  • протоколы с результатами измерений и расчетов;
  • анализ результатов измерений и расчетов;
  • схему заземления (паспорт заземляющего устройства при необходимости);
  • заключение о электромагнитной обстановке и электромагнитной совместимости;
  • рекомендации для улучшения ЭМО в случае необходимости.

Сроки работ

Срок выполнения работ по обследованию электромагнитной обстановки 1-3 подстанций или одной электростанции – 1 месяц. При возможности сроки могут быть сокращены до 1 недели.

Для качественного обследования электромагнитной обстановки требуется чтобы грунт не промерз более чем на 50 мм., это связано с необходимостью вбивания токовых и потенциальных электродов

Что входит в услугу

  • Измерение удельного электрического сопротивления грунта методом вертикального электрического зондирования (ВЭЗ)
  • Трассировка заземляющего устройства (ЗУ) и глубины залегания
  • Составление исполнительной схемы заземляющего устройства и глубины залегания
  • Измерение сопротивления растеканию заземляющего устройства
  • Расчет напряжения на ЗУ
  • Расчет термической стойкости элементов заземляющего устройства
  • Измерение напряжения прикосновения
  • Измерение сопротивления металлосвязи оборудование с заземляющим устройством
  • Проверка коррозионного состояния элементов ЗУ
  • Расчет потенциалов на ЗУ воздействующих на изоляцию контрольных кабелей при КЗ первичного оборудования и ударах молнии.
  • Расчет термической стойкости экранов контрольных кабелей при КЗ на высоковольтном оборудовании
  • Измерение напряжения, воздействующего на кабельные трассы при ударе молнии.
  • Измерение импульсных кондуктивных электромагнитных помех посредством имитации коммутаций, коротких замыканий и грозовых разрядов.
  • Измерения импульсных излучаемых помех при имитации коммутаций и ударов молнии
  • Измерение напряженности магнитного и электрического поля промышленной частоты у МП аппаратуры и местах нахождения эксплуатирующего персонала.
  • Измерение качества питания постоянным током
  • Измерение импульсных магнитных полей.
  • Измерение электромагнитных полей радиочастотного диапазона.
  • Измерение электростатических потенциалов вблизи МП аппаратуры.
  • Анализ результатов измерений, анализ помехоустойчивости установленного МП оборудования, разработка рекомендации по улучшению ЭМО в случае необходимости, оформление технического отчета.

Для повышения точности расчет данных производится в специализированных программах

Опыт

Более 10 лет

Работают

Эксперты

Бесплатная

Консультация

Всегда на связи

Техподдержка

Наше оборудование

Приборы для обследования ЭМО
  1. КДЗ-2 Комплекс измерительный для контроля и диагностики заземляющего устройства
  2. ИС-20 Измеритель сопротивления заземления.
  3. ИК-1 Комплекс измерительный для определения импульсного сопротивления контуров заземления. Имитация удара молнии.
  4. ИКП-1 Комплекс измерительный для измерения параметров импульсных электромагнитных помех с целью определения качества выполнения заземляющего устройства. Имитация ВЧ составляющей тока КЗ, молнии.
  5. Энерготестер ПКЭ-А Регистратор качества электрической энергии
  6. АКС 1201 Анализатор спектра электромагнитного поля радиочастотного диапазона
  7. П3-60Измеритель электромагнитных полей
  8. ИЭСП-01Измеритель напряженности электростатического поля
  9. Осциллографы Fluke-190-102, АКИП-4128/2

Все электроизмерительные приборы проходят в установленные сроки государственную поверку средств измерений.

Результаты обследования оформляются техническим отчетом с приложениями Протоколов произведённых измерений.

Наше программное обеспечение

Программы для расчета ЭМО
  1. «ОРУ М». Программный комплекс предназначен для расчета заземляющих устройств ОРУ, подстанций и других электроустановок.
  2. «Interferences». Программный комплекс предназначен для расчёта наведенных напряжений в кабелях вторичной коммутации при ударе молнии в молниеотвод, при коммутациях первичного оборудования и КЗ. на землю на территории энергообъекта, а также распределение потенциалов на земле при ударе молнии и КЗ. на землю.
  3. "ЭМП ВЛ" - Электромагнитные параметры воздушных линий электропередачи
  4. "Реактор МП" - Магнитные поля трехфазных реакторов без ферромагнитного сердечника.
Вам будет интересно посмотреть

Наше портфолио выполненных работ

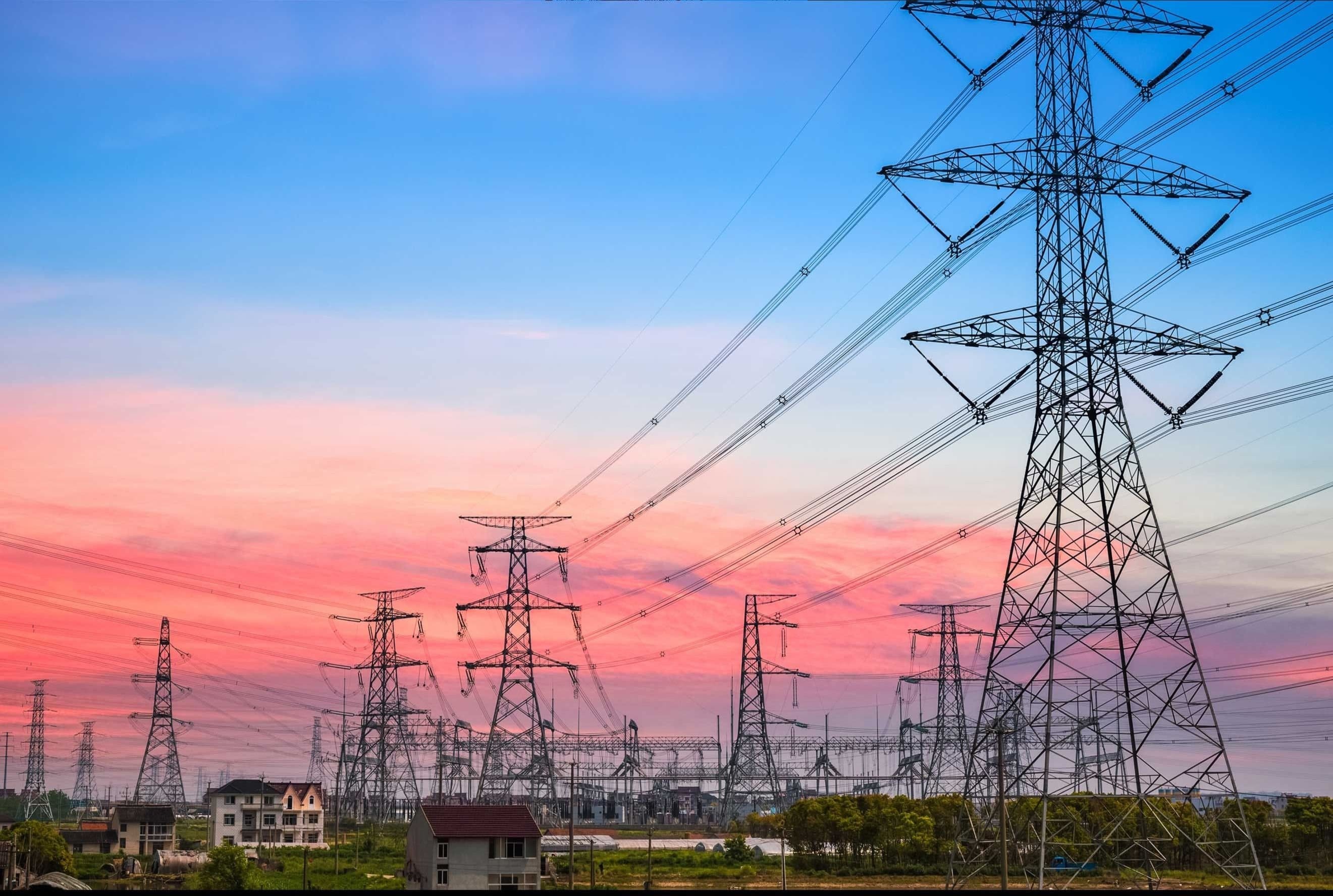

Выполненные работы с 2013 года по 2018 год

Более 35 выполненных работ с 2013 по 2018 год

Просмотреть

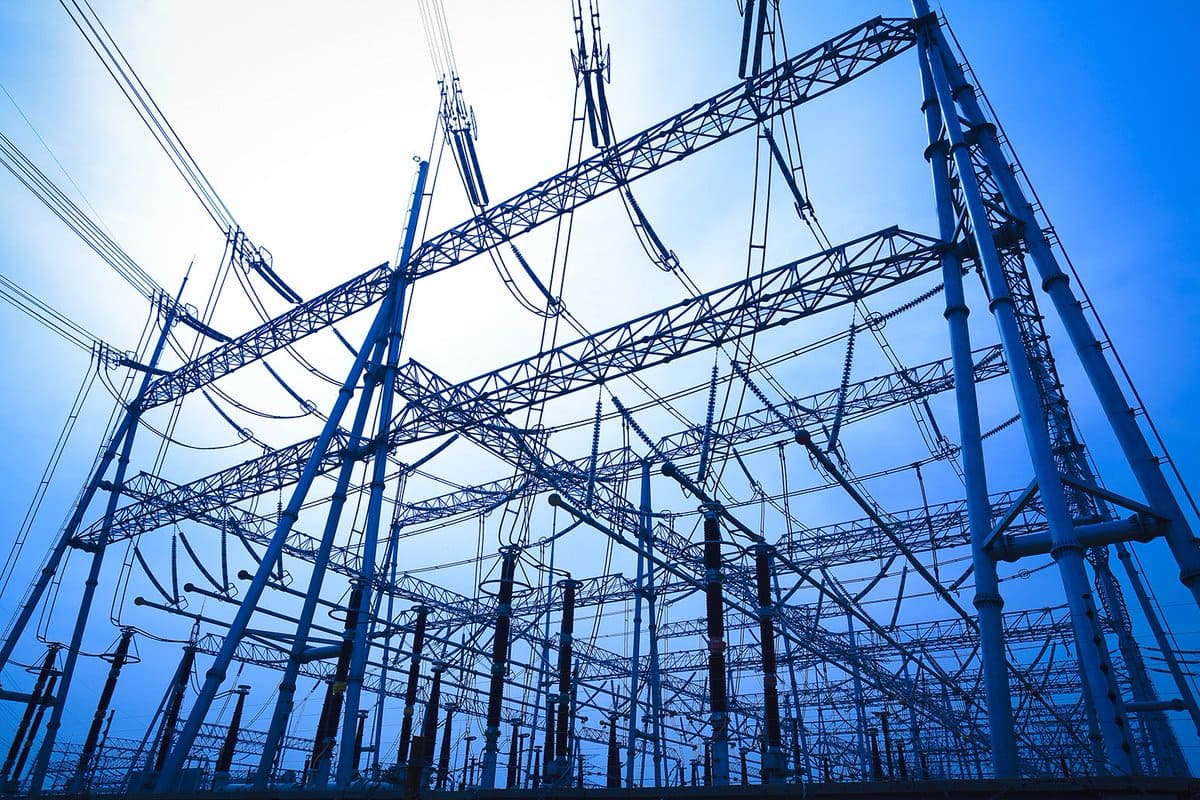

Выполненные работы с 2018 года по 2022 год
